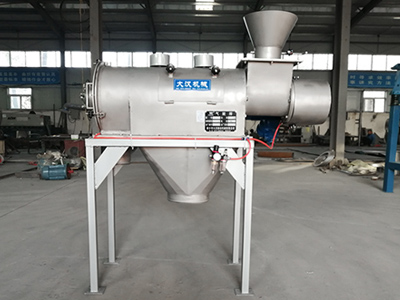

臥式氣旋篩

臥式氣流篩篩分面粉

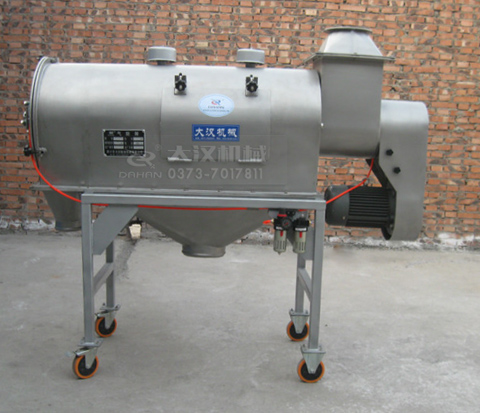

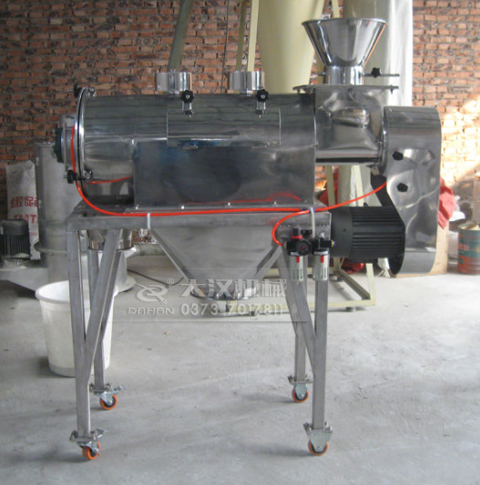

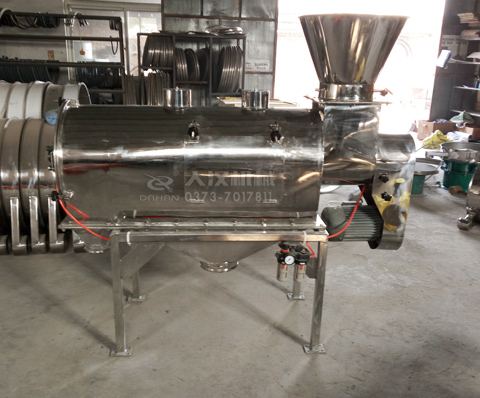

臥式氣旋篩概述

臥式氣旋篩由于形狀為橫臥狀所以也叫臥式氣流篩或臥式氣流篩粉機,網為圓筒狀，置于機體內，物料通過螺旋輸送系統后，和氣流混合、霧化進入網筒內；通過網筒內風輪葉片使物料同時受離心力和旋風推進力，從而近使物料快速過網，由細料排出口排出，不能過網的物料沿網筒壁從粗料排出口排出。



臥式氣旋篩視頻

篩分中藥粉

篩分石墨粉

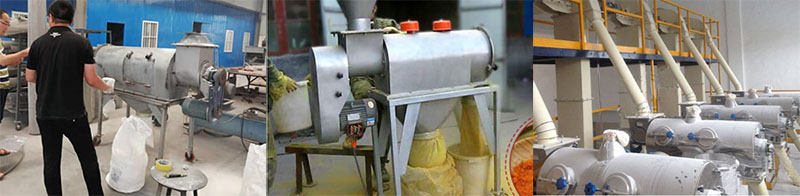

臥式氣旋篩用途

臥式氣旋篩用于530目內各中淀粉、葡萄糖粉、木糖醇、大豆蛋白、花生蛋白、維生素C、山梨醇、靈芝粉、麥芽粉、咖啡粉、面包粉、面粉、調味品、食品添加劑、中藥粉、原料藥、醫藥中間體、玻璃微珠、珍珠巖、碳化硅、硅微粉、活性炭、環氧樹脂、聚乙烯粉、滅火劑、鋯英粉、顏料(酞青藍、酞青黃、黃丹、高砂陶瓷顏料等)、磁性材料、鈷粉、葉臘石微粉、硫酸鋇、錳酸鋰、硼酸鋅、粉煤灰、矽粉、釉料、粉末涂料、花粉、脫水蔬菜、蛋粉、奶粉、蘇打粉、香精、氧化鎂、氫氧化鎂、氧化鈣、氮化硅、氧化鋁、二硫化鉬、纖維素、納米級二氧化鈦、PV樹脂粉、硫酸鋇、硅膠粉、瓜兒豆膠、氟化鈣等各種粉末類物料。

臥式氣旋篩的特點:

應用范圍廣

可分批或連續篩分80-500目粉狀物料（普通振動篩難以篩分200目以上粉狀物料）。

高精度篩分

篩分透網率達95%，篩分分級，無超徑混料現象，篩上殘渣為0（普通振動篩難以做到）。

產量大

產量可達10噸，比普通振動篩提高5-10倍甚至更高。

全密封，無塵

采用密封隔離罩密封，避免篩分循環過程中對物料的粉塵污染。

8、可特殊設計，滿足特別需要。

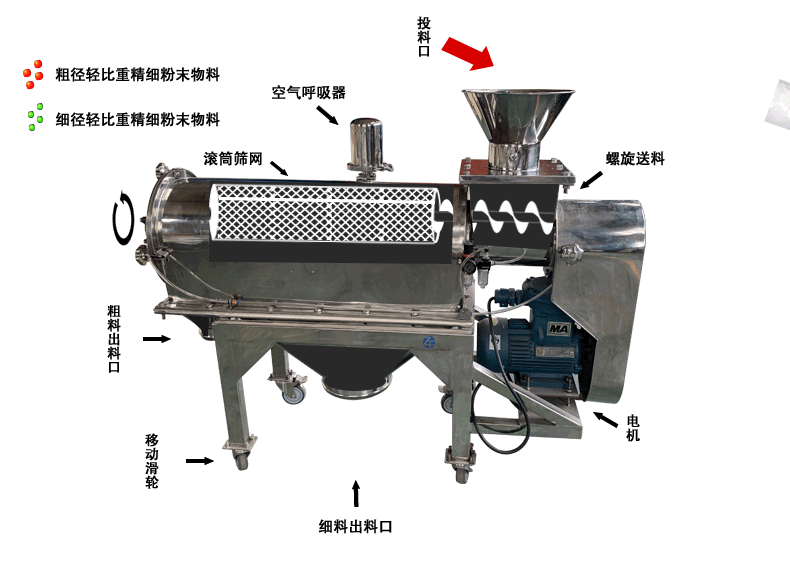

臥式氣旋篩工作原理

臥式氣旋篩啟動后，物料通過螺旋輸送機系統與氣流混合、物化后進入網筒內，物料在網筒內風輪葉片的離心力和旋風作用下向前推進，從而能使物料噴射過網，從細出料口料排出，而不能過網的物料沿網筒壁從粗出料口排出。

臥式氣旋篩技術參數

型號	材質	功率	適用

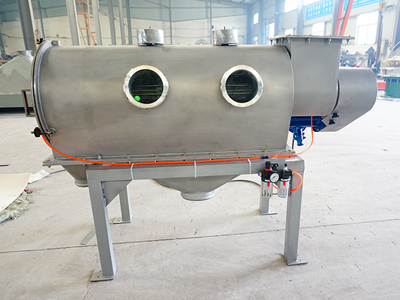

WQS18-65	Q235A	2.2KW	500目以下篩分
	SUS304
WQS30-100	Q235A	4KW
	SUS304
WQS50-130	Q235A	5.5KW
	SUS304

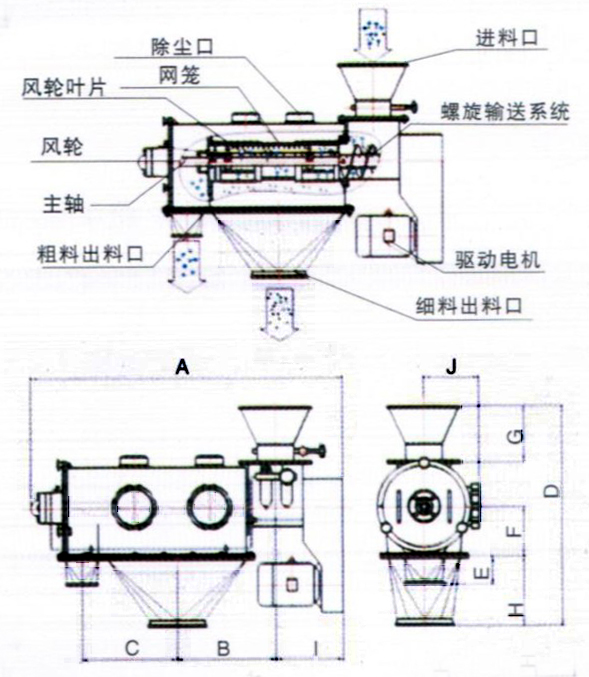

型號	A	B	C	D	E	F	G	H	I	J
WQS18-65	1430	460	420	1005	135	230	250	330	340	210
WQS30-100	1845	655	766	1240	320	285	300	350	380	290
WQS50-130	2230	870	790	1775	280	515	150	660	400	485

臥式氣旋篩結構

臥式氣旋篩進料口，風輪葉片，主軸，網籠，篩網，螺旋輸送系統，振動電機，粗/細出料口等組成。
